Шар клапаны әртүрлі Class150~Class2500 тасушыны кесу немесе қосу үшін пайдаланылады. Әртүрлі материалдардан жасалған клапандар су, бу, мұнай, сұйытылған газ, табиғи газ, көмір газы, азот қышқылы, тотықтырғыш, несепнәр және т.б. сияқты әртүрлі орталарға жарамды. Қозғалыс режимдеріне қолмен жұмыс және электрлік жұмыс кіреді. Қосылу ұштары фланецті немесе түйіспелі дәнекерлеу болуы мүмкін.

ҚҰРЫЛЫМДЫҚ ЕРЕКШЕЛІКТЕР

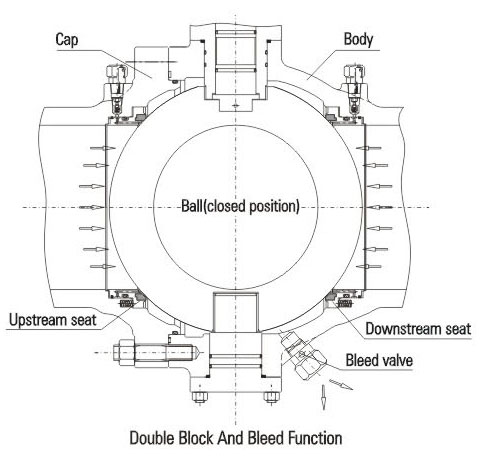

1. Қосарланған блок және қан кету (DBB)
Клапан жабылған кезде және ортаңғы қуысты ағызу клапаны арқылы босатқанда, қос блок функциясын жүзеге асыру үшін жоғарғы және төменгі ағынды орындықтар кіріс және шығыстағы сұйықтықты дербес блоктайды. Шығару құрылғысының тағы бір функциясы - сынақ кезінде қандай да бір ағып кету бар болса, клапанның орындығын тексеруге болады. Сонымен қатар, ортадағы қоспалардан орындықтың зақымдануын азайту үшін дененің ішіндегі шөгінділерді ағызу құрылғысы арқылы жууға және шығаруға болады.

2. Төмен жұмыс моменті
Түтік құбырының шарикті клапаны жұмыс қысымы кезінде төменгі моментке жету үшін трюк шар құрылымын және қалқымалы клапанның отырғышын қабылдайды. Ол үйкеліс коэффициентін ең төменгі деңгейге дейін төмендету үшін жоғары қарқынды және жоғары жұқа штокпен бірге өздігінен майланатын PTFE және жылжымалы мойынтіректі пайдаланады.
3. Төтенше жағдайда бітеу құрылғысы

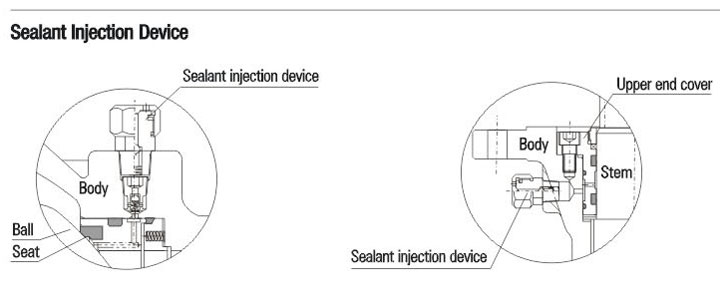

Диаметрі 6″（DN150） асатын немесе оған тең шар клапандарының барлығы өзек пен орындыққа герметик бүрку құрылғысымен жасалған. Орындық сақинасы немесе өзек сақинасы жазатайым оқиға салдарынан зақымдалғанда, орындық сақинасы мен өзегінен орташа ағып кетпес үшін, тиісті герметикті герметик бүрку құрылғысы арқылы енгізуге болады. Қажет болса, оның тазалығын сақтау үшін орындықты жуу және майлау үшін қосалқы тығыздау жүйесін пайдалануға болады.

4. Отқа төзімді құрылымды жобалау

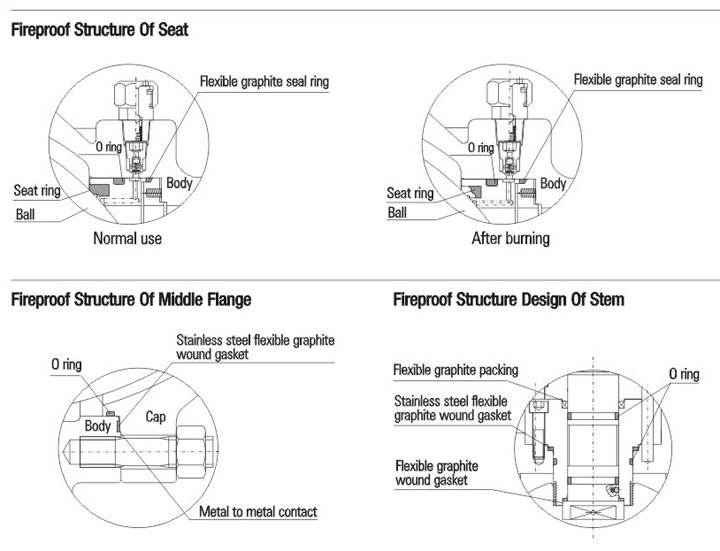

Клапанды пайдалану кезінде өрт болған жағдайда PTFE, резеңке немесе басқа металл емес материалдардан жасалған орындық сақина, өзек сақинасы және ортаңғы фланец сақинасы жоғары температурада ыдырайды немесе зақымдалады. Ортаның қысымы астында шарикті клапан орындық ұстағышты допқа қарай жылдам итеріп, металл тығыздағыш сақинаны допқа тигізеді және клапанның ағып кетуін тиімді басқара алатын қосалқы металдан металл тығыздағыш құрылымын құрайды. Түтік құбырының шар клапанының отқа төзімді құрылымы API 607, API 6FA, BS 7655 және басқа стандарттар талаптарына сәйкес келеді.

5. Антистатикалық құрылым
Шар клапаны антистатикалық құрылыммен қамтамасыз етілген және шар мен корпустың арасында статикалық арнаны тікелей құру немесе шар мен корпустың арасында статикалық арнаны қалыптастыру үшін статикалық электр қуатын разрядтау құрылғысын қабылдайды, осылайша құбыр арқылы шар мен отырғышты ашу және жабу кезінде үйкеліс нәтижесінде пайда болатын статикалық электр энергиясын ағызу, өрттің немесе қауіпсіздік жүйесінің пайда болуын болдырмайды.
6. Орындық тығыздағыштың сенімді құрылымы
Орындық тығыздау екі қалқымалы орындық бекіткіші арқылы жүзеге асырылады. Олар сұйықтықты бөгеу үшін осьтік қалқып жүре алады, соның ішінде допты тығыздау және корпусты тығыздау. Клапан орнының төмен қысыммен тығыздалуы серіппелі алдын ала қатайту арқылы жүзеге асырылады. Сонымен қатар, клапан орнының поршеньдік әсері орташа қысыммен тығыздауды жүзеге асыратын ақылға қонымды. Шарды тығыздаудың келесі екі түрін жүзеге асыруға болады.
7. Бір реттік тығыздау (клапанның ортаңғы қуысындағы қысымды автоматты түсіру)
Әдетте, жалғыз тығыздау құрылымы қолданылады, яғни тек жоғары ағынды тығыздау бар. Тәуелсіз серіппелі жүктелген жоғары және төменгі ағынды тығыздағыш орындықтар пайдаланылғандықтан, клапан қуысының ішіндегі шамадан тыс қысым серіппенің алдын ала қатайту әсерін жеңе алады, осылайша отырғышты доптан босатуға және төменгі ағынға қарай қысымды автоматты түсіруді жүзеге асыруға болады.

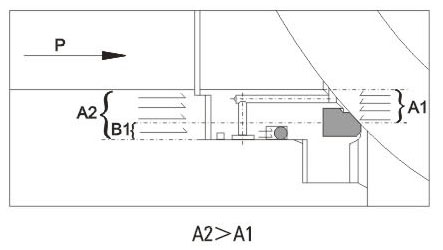

Жоғарғы жағы: Орын клапан бойымен осьтік қозғалғанда, жоғары ағын бөлігіне (кіріске) түсетін P қысымы A1-ге кері күш тудырады. A2 A1, A2-A1=B1 мәнінен жоғары болғандықтан, B1-дегі күш орындықты допқа итеріп жібереді және жоғарғы ағынның бөлігінің тығыз жабылуын жүзеге асырады.

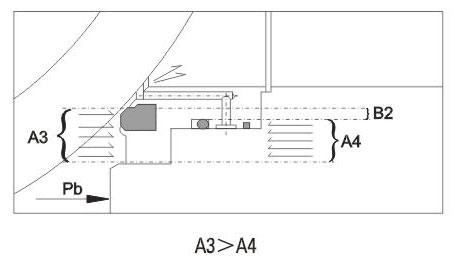

Төменгі жағы: клапан қуысының ішіндегі қысым Pb артқанда, A3-ке әсер ететін күш A4-тен жоғары болады. A3-A4=B2 болғандықтан, В2-дегі қысым дифференциалы серіппе күшін жеңіп, отырғышты доптан босатуға және клапан қуысының төменгі ағыс бөлігіне қысымын төмендетуге мүмкіндік береді. Содан кейін орындық пен доп көктемгі әрекетті қайтадан пломбаланады.

8. Қосарланған тығыздау (қос поршеньді)
Түтік құбырының шарикті клапаны кейбір арнайы қызмет көрсету жағдайлары мен пайдаланушы талаптары үшін допқа дейін және кейін қос тығыздағыш құрылымымен жобалануы мүмкін. Оның қос поршеньдік әсері бар. Қалыпты жағдайда клапан әдетте бастапқы герметизацияны қабылдайды. Бастапқы орындық тығыздағыш зақымдалған және ағып кетуге себеп болған кезде. Екінші орындық тығыздау функциясын атқара алады және тығыздау сенімділігін арттырады.

Орын біріктірілген құрылымды қабылдайды. Бастапқы тығыздау металдан металлға арналған тығыздағыш болып табылады. Қосалқы тығыздағыш фторлы резеңке сақина болып табылады, ол шар клапанының көпіршік деңгейіндегі тығыздағышқа жетуін қамтамасыз етеді. Қысым дифференциалы өте төмен болған кезде, тығыздағыш орны бастапқы тығыздауды жүзеге асыру үшін серіппе әрекеті арқылы допты басады. Қысым дифференциалы көтерілген кезде орындық пен корпустың тығыздағыш күші сәйкесінше артады, осылайша орындық пен допты мықтап бекітіп, тығыздаудың жақсы өнімділігін қамтамасыз етеді.

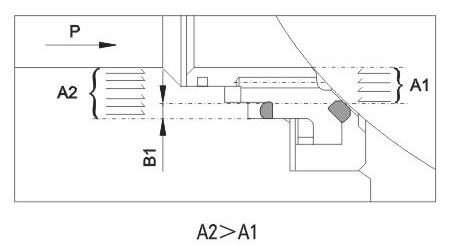

Бастапқы тығыздау: жоғары ағын. Қысым дифференциалы төмен болғанда немесе қысым айырмашылығы жоқ болса, қалқымалы орындық серіппенің әсерінен клапан бойымен осьтік қозғалады және тығыз тығыздауды сақтау үшін орынды допқа қарай итереді. Құбырдың қысымы Р жоғарылағанда клапан орнының А2 ауданына әсер ететін күш A1, A2-A1=B1 аймағына әсер ететін күштен жоғары болады. Демек, B1-дегі күш орындықты допқа қарай итермелейді және жоғары ағынның бөлігінің тығыз жабылуын жүзеге асырады.

Екіншілік тығыздау: төмен қарай. Қысым дифференциалы төмен болғанда немесе қысым айырмашылығы жоқ болса, қалқымалы орындық серіппенің әсерінен клапан бойымен осьтік қозғалады және тығыз тығыздауды сақтау үшін орынды допқа қарай итереді. Клапан қуысының қысымы Р жоғарылағанда клапан орнының А4 аймағына әсер ететін күш A3, A4-A3=B1 аймағына әсер ететін күштен жоғары болады. Демек, B1-дегі күш орындықты допқа қарай итермелейді және жоғары ағынның бөлігінің тығыз жабылуын жүзеге асырады.

9. Қауіпсіздікті жою құрылғысы

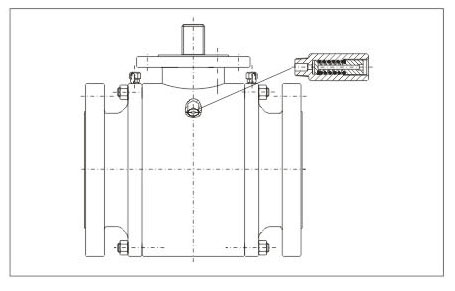

Шар клапаны қосарлы поршеньді әсерге ие жетілдірілген бастапқы және қайталама тығыздауышпен жасалғандықтан және ортаңғы қуыс қысымды автоматты түсіруді жүзеге асыра алмайтындықтан, ортаның термиялық кеңеюіне байланысты пайда болуы мүмкін клапан қуысының ішіндегі артық қысымның зақымдалу қаупін болдырмау үшін қорғаныс клапаны корпусқа орнатылуы керек. Қауіпсіздік клапанының қосылымы әдетте NPT1/2 болып табылады. Тағы бір айта кететін жайт, қауіпсіздік клапанының ортасы тікелей атмосфераға шығарылады. Атмосфераға тікелей ағызуға рұқсат етілмеген жағдайда, жоғарғы ағынға қарай автоматты қысым түсіретін арнайы құрылымы бар шар клапанын пайдалануды ұсынамыз. Мәліметтер алу үшін келесіні қараңыз. Сақтандырғыш клапан қажет болмаса немесе жоғарғы ағынға қарай автоматты қысым түсірудің арнайы құрылымы бар шар клапанын пайдаланғыңыз келсе, оны тәртіпте көрсетіңіз.

10. Жоғарғы ағынға қарай қысымды автоматты түсірудің жеке құрылымы

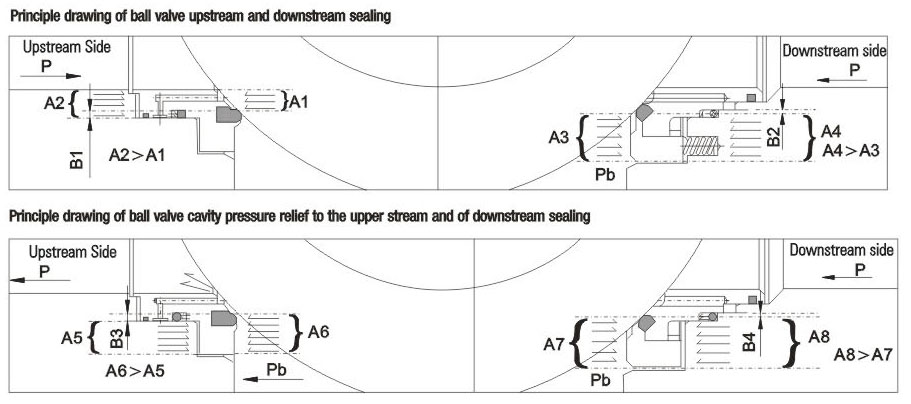

Шар клапаны қос поршеньді әсерге ие жетілдірілген бастапқы және қайталама тығыздауышпен жасалғандықтан және ортаңғы қуыс қысымды автоматты түсіруді жүзеге асыра алмайтындықтан, арнайы құрылымы бар шар клапаны автоматты қысымды төмендету талаптарын қанағаттандыру және қоршаған ортаға ластануды қамтамасыз ету үшін ұсынылады. Құрылымда жоғарғы ағын бірінші реттік тығыздауды қабылдайды, ал төменгі ағын бастапқы және қайталама нығыздауды қабылдайды. Шар клапаны жабылған кезде, клапан қуысындағы қысым қуыс қысымынан туындайтын қауіпті болдырмау үшін жоғарғы ағынға автоматты қысымды төмендетуді жүзеге асыра алады. Бастапқы орындық зақымдалған және ағып кеткен кезде, қосымша орындық тығыздау функциясын да атқара алады. Бірақ шар клапанының ағынының бағытына ерекше назар аудару керек. Орнату кезінде жоғары және төменгі ағын бағыттарын ескеріңіз. Арнайы құрылыммен клапанның тығыздалу принципі үшін келесі сызбаларды қараңыз.

11. Үрлеуге қарсы стержень
Өзек үрлеуге төзімді құрылымды бұзады. Штанга төменгі жағында табанмен жасалған, осылайша жоғарғы қақпақ пен бұранданы орналастырған кезде, клапан қуысында қалыптан тыс қысым болған жағдайда да өзек ортамен үрлеп кетпейді.

12. Коррозияға төзімділік және сульфидтік кернеуге төзімділік
Коррозияға қарсы белгілі бір рұқсат корпус қабырғасының қалыңдығына қалдырылады. Көміртекті болаттан жасалған өзек, бекітілген білік, шар, орындық және орындық сақинасы ASTM B733 және B656 сәйкес химиялық никельмен қапталған. Сонымен қатар, пайдаланушылар таңдау үшін әртүрлі коррозияға төзімді материалдар қол жетімді.
Тұтынушылардың талаптарына сәйкес клапан материалдарын NACE MR 0175/ISO 15156 немесе NACE MR 0103 стандартына сәйкес таңдауға болады, ал стандарттардың талаптарын толық қанағаттандыру және күкірттеу ортасында қызмет көрсету шарттарына сәйкес болу үшін өндіріс кезінде қатаң сапаны бақылау және сапаны тексеру жүргізілуі керек.

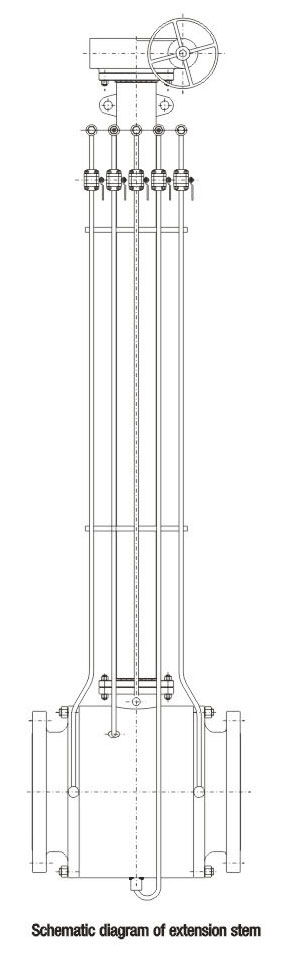

13. Ұзарту діңі
Енгізілген клапандарға келетін болсақ, жердегі жұмыс қажет болса, ұзартқыш штокты беруге болады. Ұзартқыш өзек өзекшеден, тығыздағышты бүрку клапанынан және жұмыс ыңғайлылығы үшін жоғарыға дейін ұзартылатын дренаждық клапаннан тұрады. Пайдаланушылар тапсырыс беру кезінде кеңейтім діңінің талаптары мен ұзындығын көрсетуі керек.
Электрлік, пневматикалық және пневматикалық-гидравликалық операциялар арқылы қозғалатын шарикті клапандар үшін ұзартқыш штоктың ұзындығы құбырдың ортасынан жоғарғы фланецке дейін болуы керек.
